Вертикальный и горизонтальный коаксиальные дымоходы – нюансы монтажа

Коаксиальные дымоходы – это системы дымоудаления нового поколения, которые обеспечивают высокую эффективность и безопасность работы котлов, печей или каминов с топками закрытого типа. Коаксиальные трубы являются универсальными, отлично сочетаются с установками, работающими на твердом или жидком топливе, но чаще всего используются в системах с энергоэффективными газовыми котлами.

Коаксиальный дымоход представляет собой конструкцию из двух соосных труб различного диаметра, установленных одна внутри другой. По внутренней трубе производится отвод отработанных газов наружу. Пространство между внутренней и внешней трубами используется для доставки воздуха с улицы, который необходим для процесса горения топлива. Такое решение является альтернативой установке вентилятора, нагнетающего воздух, отобранный из помещения, в топку котла закрытого типа.

В данной статье мы поможем разобраться с тонкостями монтажа дымовых трасс коаксиального типа, а также требованиям к их установке, регламентированными СП 280.1325800.2016 и ГОСТ Г Р 59375.1-2021.

Требования к конструкции дымохода

Одним из преимуществ установки коаксиального дымохода является простой монтаж системы дымоудаления. Замена старого котла или печи на высокопроизводительный низкотемпературный газовый агрегат потребует переустановки дымохода, организации прохода труб через наружную стену, перекрытие или конструкции крыши. Использование компактных коаксиальных труб позволяет сделать вывод дымохода наружу максимально простым, а также сохранить эстетику внутренних помещений. Универсальные коаксиальные дымоходы можно размещать на объектах малоэтажного строительства, в том числе на цокольном (подвальном) этаже или в мансарде, а также при организации автономного отопления в МКД.

Производители предлагают дымоходные системы коаксиального типа следующих видов:

• традиционного горизонтального размещения общей длины до 3 м для вывода трубы через наружную стену;

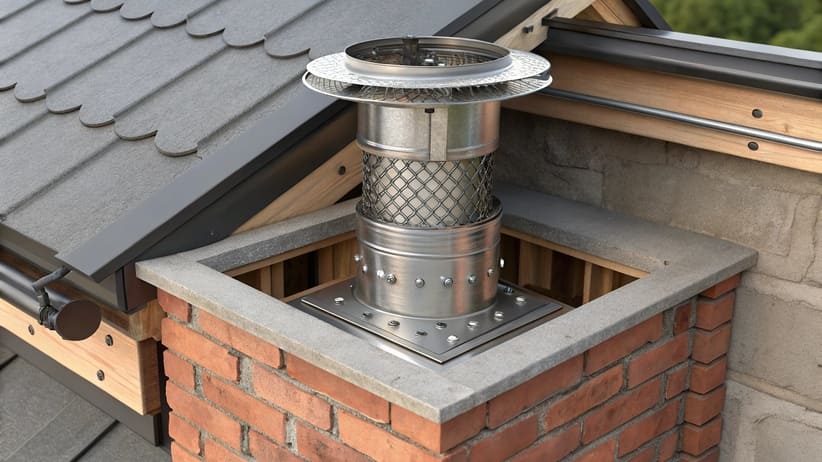

• вертикальный коаксиальный дымоход для вывода труб через кровлю.

Следует знать, что действующие строительные правила минимизируют количество требований к монтажу таких систем дымоудаления, но оставляют перечень общих правил, обязательных к соблюдению:

• высота от земли до выведенной трубы должна составлять не менее 2.0 м;
• расстояние от трубы до фасадных конструкций (окон, балконов, козырьков, вентканалов) не должно быть меньше 50 см;
• свободное пространство перед дымовым колпаком трубы должно составлять не менее 0.5 м;
• горизонтальный участок коаксиального дымохода обязан устанавливаться под наклоном от 3 до 12 градусов для отвода конденсата;
• если по соседству с дымоходом проложены газовые трубы, расстояние от них до коаксиальных трасс не может составлять менее 0.2 м.

Чаще всего коаксиальные дымовые трубы используются для быстрого и безопасного проведения их через наружные стены (горизонтальная проводка). Но существуют ситуации, когда по действующим нормам сделать это невозможно - на поверхности внутренних или наружных стен имеются препятствия, общая длина горизонтального участка превышает 3 м и пр. В этих случая осуществляется вывод коаксиального дымохода через конструкции крыши. Вертикальные коаксиальные дымоходы и комплект оборудования для их сборки уже предусматривает наличие удлинителей, колен, тройников и других элементов, необходимых для монтажатрассы дымоудаления.

Уклон горизонтального дымохода – как сделать правильно

Правила монтажа труб для горизонтального коаксиального дымохода предусматривают создание обязательного уклона от 3°, который позволит отводить скопление конденсата. Во время монтажа потребуется решать задачу – в какую сторону делать наклон трубы? Согласно простой логике, легче сделать уклон в сторону оголовка, и позволить воде стекать по трубам наружу. Но такая ситуация будет возможна только до наступления морозов. Избыток воды на выходе из коаксиальной трубы при отрицательных температурах воздуха приведет к:

• быстрому обмерзанию оголовка;
• появлению ледяных пробок, как во внутреннем дымоходе, так и в пространстве между стенками наружной и внутренней труб, отвечающем за подачу воздуха к топке;
• падению тяги, срабатыванию автоматических систем безопасности котла и его остановке или поломке.

Поэтому производители коаксиальных дымоходов настаивают на организации уклона трассы в сторону котла и выводу влаги через конденсатосборник. Снизить риски обледенения труб на выходе также помогает установка специальных оголовков, в которых отверстия для забора воздуха размещаются на нижней стороне наружной трубы, а внутренний участок с защитной спиралью имеет удлиненную конструкцию.

Некоторые умельцы, осуществляющие монтаж дымохода самостоятельно,пытаются снизить риски обмерзания труб, установленных с наклоном к земле, изменением длины трассы, делая ее короче или увеличивая диаметр прохода. Следует знать, что любые конструктивные изменения в системе дымоудаления меняют ее характеристики. Такой дымоход не обеспечит требуемых показателей тяги и скорости отведения дымовых газов, а значит не будет безопасным в эксплуатации.

Нужна ли вентиляция в доме с коаксиальным дымоходом

Установка нагревательных котлов с традиционными дымоходами требует размещения их в отдельном нежилом помещении площадью от 7.5 до 15 м2, а также организации эффективной вентиляции, минимизирующей риски попадания внутрь угарного газа. Наличие коаксиального дымохода указывает на работу с установками, имеющими закрытую топку, что меняет требования к:

• размещению оборудования – для установки котла не нужно отдельное помещение с окном и специальная огнезащита;
• специальным системам вентиляции – так как забор воздуха ведется со стороны улицы, строительные правила не требуют установки в помещении с теплогенерирующим агрегатом, имеющим закрытую топку, приточно-вытяжной вентиляции.

При решении вопроса о вентиляции следует знать, что ее отсутствие не скажется на работе исправного оборудования, но защитит от отработанных газов при их обратном забросе из дымохода. Кроме того, если котел (газовая колонка) с топкой закрытого типа будет установлен на кухне, приточно-вытяжная система обязательно понадобится для организации воздухообмена в процессе работы газовой или электрической печи. Поэтому полностью отказываться от монтажа вентсистем в доме с коаксиальным дымоходом не рекомендуется.
